Обработка валов

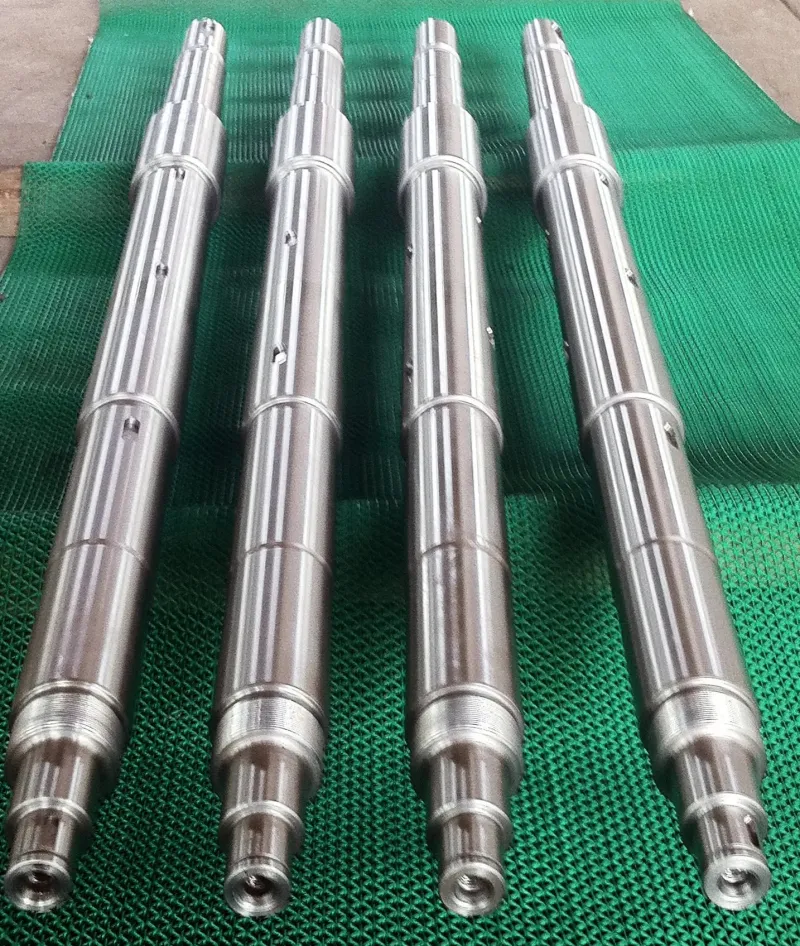

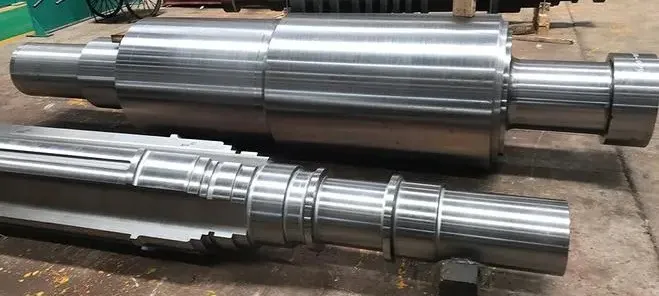

Являясь основными компонентами механических трансмиссионных систем, валы выполняют важнейшие функции по передаче мощности, позиционированию заготовок и переносу нагрузок. Качество их обработки напрямую определяет точность, стабильность и срок службы всей машины. Обработка валов — это высокоточный производственный процесс, включающий в себя множество материалов, спецификаций и технологий. Он позволяет производить различные типы валов, включая ступенчатые валы, гладкие валы, полые валы, шлицевые валы и эксцентриковые валы, для различных областей применения, таких как автомобилестроение, станкостроение, ветроэнергетика, строительная техника и аэрокосмическая промышленность. От миниатюрных валов двигателей до валов шпинделей тяжелого оборудования требуется стандартизированная и индивидуальная обработка для удовлетворения конкретных производственных требований.

Ключевым условием для обработки валов является выбор материала и подготовка заготовки, поскольку различные условия эксплуатации предъявляют существенно разные требования к материалу. К наиболее часто используемым материалам относятся углеродистая сталь 45#, легированная сталь 40Cr, нержавеющая сталь, титановый сплав и алюминиевый сплав. Среди них углеродистая сталь 45# подходит для валов, работающих под нормальными нагрузками, а её ударная вязкость и прочность могут быть повышены за счёт закалки и отпуска. Легированная сталь 40Cr адаптирована для тяжелых условий эксплуатации и износостойкости, широко используется в валах автомобильных трансмиссий и шпинделях станков. Валы из нержавеющей стали ориентированы на коррозионную стойкость и широко используются в химическом и пищевом оборудовании. Специальные материалы, такие как титановый сплав и высокотемпературные сплавы, подходят для высокотехнологичных областей, таких как аэрокосмическая промышленность. Заготовки обычно изготавливаются методом ковки, литья или профильной резки. Кованые заготовки могут упрочнить структуру металлического зерна, улучшая ударопрочность вала, что делает их подходящими для валов, работающих в тяжелых условиях. Литые заготовки больше подходят для валов со сложной структурой и отличаются более низкой стоимостью.

Процесс обработки валов осуществляется в соответствии со стандартизированной последовательностью: черновая обработка - получистовая обработка - чистовая обработка - термообработка - обработка поверхности - контроль качества, при этом каждый этап точно скоординирован для обеспечения точности. На этапе черновой обработки основное внимание уделяется удалению припуска и первоначальной обработке, обычно с использованием токарной и фрезерной обработки. Основные профили валов быстро формируются с помощью обычных токарных станков или станков с ЧПУ, оставляя разумный припуск на обработку. Получистовая обработка направлена ​​на повышение точности, выполнение тонкой токарной и фрезерной обработки ключевых деталей, таких как плечи вала, наружные диаметры и шпоночные пазы, с контролем допусков размеров в пределах ±0,05 мм. Чистовая обработка является основным этапом, включающим шлифовку, хонингование и другие процессы. Для высокоточных валов (например, шпинделей прецизионных станков) используется наружная цилиндрическая шлифовка и внутренняя цилиндрическая шлифовка для контроля точности размеров в пределах ±0,001 мм, при этом обеспечивается соответствие геометрических допусков, таких как соосность и округлость, стандартам.

Термическая и поверхностная обработка являются важнейшими вспомогательными процессами для повышения производительности валов, требующими целенаправленного выбора в зависимости от материала и условий эксплуатации. Термическая обработка включает закалку и отпуск, упрочнение, отпуск, цементацию, азотирование и т. д. Закалка и отпуск обеспечивают хороший баланс прочности и ударной вязкости. Упрочнение с последующим отпуском повышает твердость поверхности, что подходит для износостойких валов. Цементация и азотирование повышают твердость поверхности и износостойкость, сохраняя при этом ударную вязкость сердцевины, что делает их подходящими для тяжелых условий эксплуатации и высокоскоростных передач. Поверхностная обработка включает цинкование, хромирование, чернение, фосфатирование и т. д. Цинкование и хромирование используются для защиты от коррозии и ржавчины. Чернение улучшает износостойкость поверхности и эстетику, удовлетворяя потребности эксплуатации в различных условиях.

Точная проверка и контроль качества проводятся на протяжении всего процесса обработки валов и являются ключевыми для обеспечения соответствия продукции требованиям. В процессе обработки проводятся измерения в режиме реального времени с использованием штангенциркулей, микрометров, индикаторов часового типа и т. д. Для высокоточных валов используется прецизионное оборудование, такое как координатно-измерительные машины (КИМ), измерители округлости и шероховатости поверхности, для всесторонней проверки точности размеров, геометрических допусков, шероховатости поверхности и других показателей. Кроме того, использование возможностей автоматизированного управления станков с ЧПУ (токарные станки с ЧПУ, шлифовальные станки с ЧПУ) снижает ручное вмешательство и ошибки обработки, обеспечивая стабильное массовое производство валов. Дополнительно, для валов, изготавливаемых по индивидуальному заказу, план процесса и параметры обработки должны быть оптимизированы на основе конкретных производственных требований заказчика, чтобы гарантировать соответствие вала фактическим потребностям сборки и эксплуатации.

По мере развития машиностроительной отрасли в направлении высокой точности и интеллектуальных технологий, технология обработки валов также постоянно совершенствуется. Внедрение таких технологий, как обработка на станках с ЧПУ, 5-осевая обработка и цифровой контроль, значительно повысило эффективность и точность обработки валов. Применение новых процессов, таких как 3D-печать заготовок и лазерная термообработка, расширяет возможности выбора материалов и эксплуатационные характеристики обработки валов. В будущем обработка валов будет уделять больше внимания экологичности производства, эффективности и индивидуализации. Благодаря оптимизации процессов и технологическим инновациям, она позволит создавать более качественные и лучше подходящие основные компоненты трансмиссии для различных отраслей промышленности.
